Python ve RevPi ile programlama

Ön koşullar #

Donanım #

✓ RevPi Connect 4
✓ RevPi DIO
✓ PiBridge fiş konnektörü (RevPi DIO ile birlikte gelir)
✓ 24 V Güç Kaynağı
✓ 24 V LED
✓ Push-Button
✓ PC

Yazılım #

✓ Modern web tarayıcısı (örneğin Google Chrome veya Mozilla Firefox).

Sistemin Kurulumu #

Ayrıntılı talimatlar için Başlarken bölümüne bakın.

▷ Güç kaynağınızın kapalı olduğundan emin olun.

▷ RevPi DIO'yu PiBridge Adaptörünü kullanarak temel modülünüze bağlayın.

▷ RevPi temel modülünüzü (örneğin RevPi Connect 5) ve RevPi DIO'yu güç kaynağına bağlayın.
Giriş ve Çıkış bağlantılarını da RevPi DIO'nun üstüne bağlamayı unutmayın.

▷ Basmalı Düğmenizi RevPi DIO'nuzun Giriş1'ine ve 24 V güç kaynağınızın Toprağı'na bağlayın.

▷ LED'i RevPi DIO'nun Çıkış1'ine ve 24 V güç kaynağınızın Toprağı'na bağlayın.

RevPi'yi Açmak #

▷ Güç kaynağını açın.

▷ Erişilebilirlik için RevPi'nin yerel ağınıza bağlı olduğundan emin olun.
RevPi'nize revpi[Serial].local yoluyla ulaşabilmelisiniz.

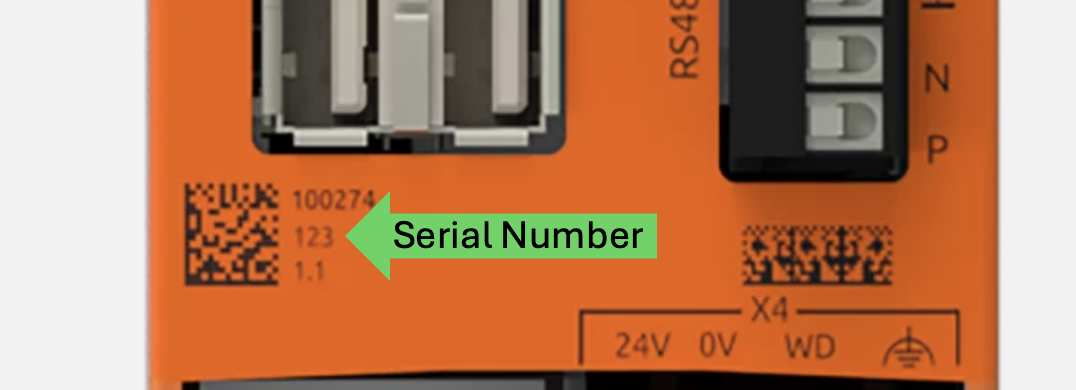

Seri, RevPi'nizin ön yüzündeki veri matrisi kodunun üstünde basılı olan ortadaki sayıdır.
Alternatif olarak, web tarayıcısına RevPi'nin IP adresini girebilirsiniz.

Sistem Diyagramı #

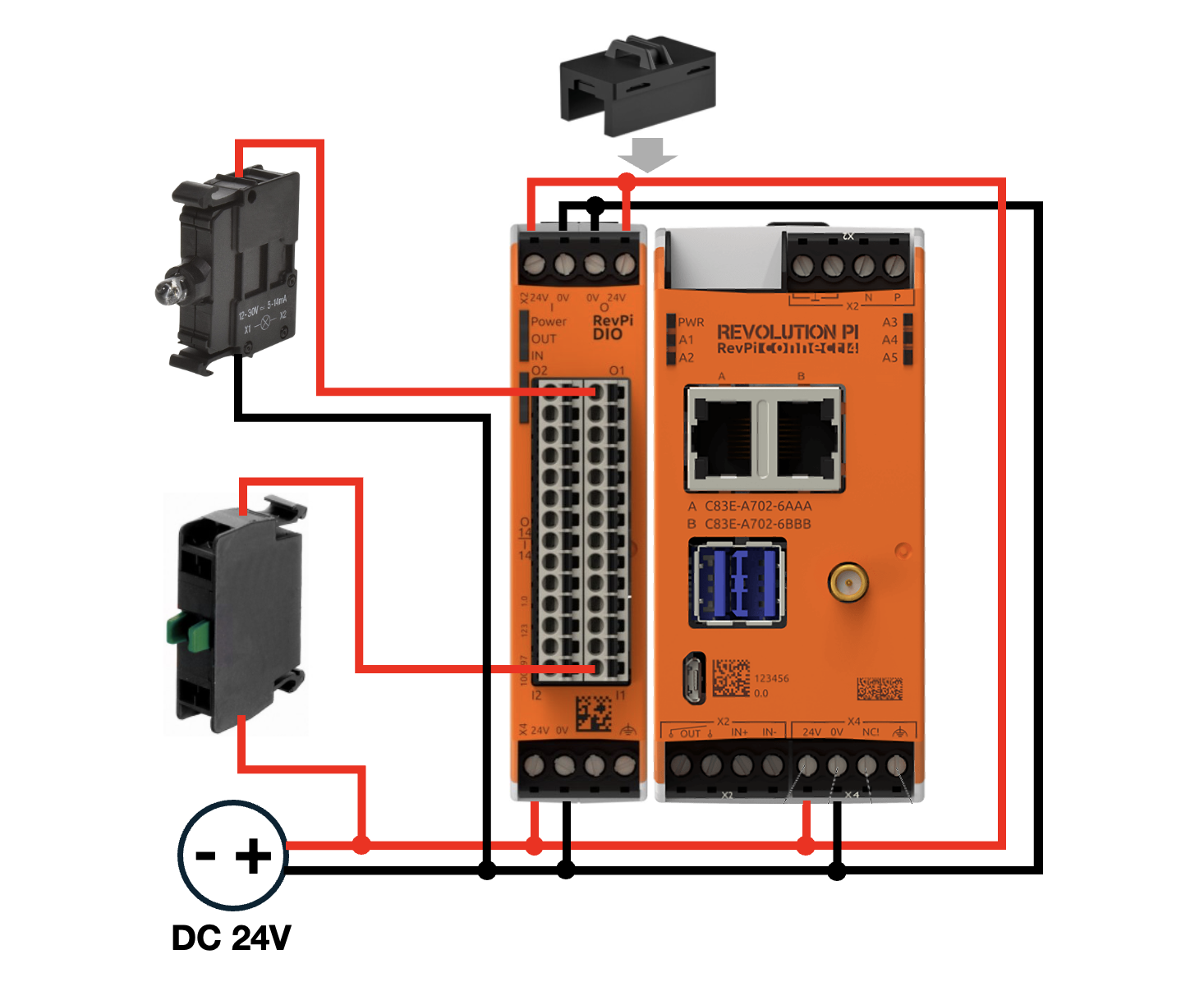

Bağlantı kurulumunu gösteren şema aşağıdadır. Buton, RevPi DIO'nun Input 1'ine (I_1) ve LED ise Output 1'e (O_1) bağlıdır. Buton, LED'i açıp kapatmak için kullanılacaktır.

RevPi Arayüzüne Erişim #

▷ Aynı ağa bağlı bir cihazda bir web tarayıcısı açın.

▷ RevPi sistemine IP adresini kullanarak erişin.

Not	Ağ sorunlarını gidermek veya RevPi'nizin IP adresini belirlemek için Başlarken bölümüne bakın.

Adım 1: PiCtory'de Donanımı Yapılandırma #

▷ PiCtory'yi başlatın.

▷ RevPi DIO'yu yapılandırmanıza ekleyin.

▷ Daha kolay başvuru için uygun I/O adlarını atayın. Örnek: Output1_LED ve Input1_button.

▷ Değişiklikleri uygulamak için Yapılandırmayı kaydedin ve sürücüyü yeniden başlatın.

Adım 2: RevPi Commander'ı Yükleme ve Başlatma #

▷ RevPi Commander yazılımını indirin ve bilgisayarınıza kurun.
Kurulum kılavuzuna bakın.

▷ Yazılımı bilgisayarınızda başlatın.

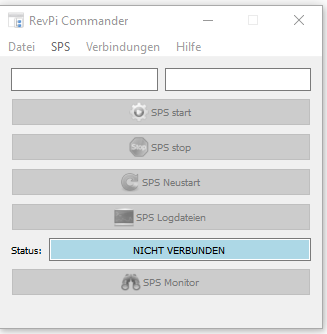

Arayüz aşağıda gösterildiği gibi açılacaktır:

Adım 3: RevPi Connect 4'e bağlanma #

Ağ Bağlantısının Sağlanması #

▷ RevPi'nizin bilgisayarınızla aynı ağa bağlı olduğundan emin olun.

RevPi Cihazları için Tarama #

RevPi Commander bağlı cihazları otomatik olarak tarar.

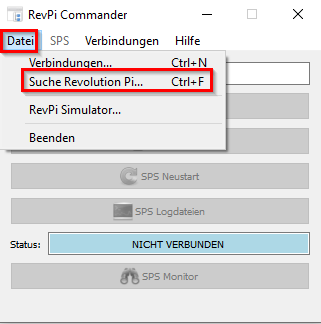

▷ Manuel tarama yapmak için File'ya gidin ve Search Revolution Pi'yi seçin.

Cihazınızı Seçme #

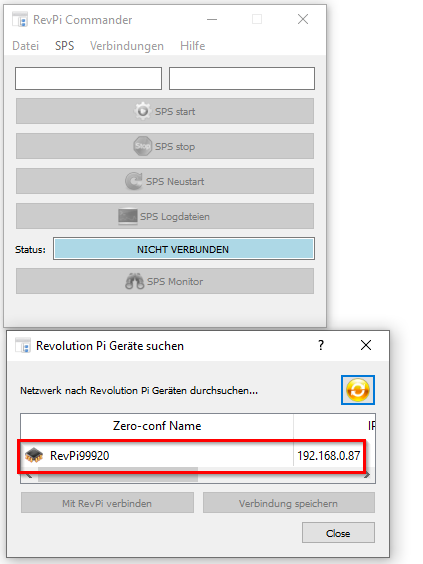

▷ Algılanan cihazlar listesinden RevPi Connect 4'ü seçin.

SSH Bağlantısı Kurulması #

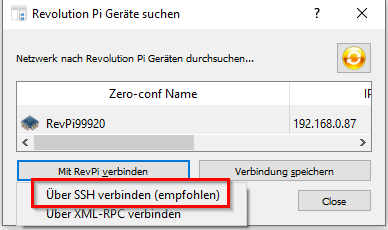

▷ Connect to RevPi seçin ve Connect via SSH (recommended)'i seçin.

Giriş Kimlik Bilgilerini Girme #

❯ Giriş bilgilerinizi girmeniz gereken yeni bir pencere açılacaktır.

▷ RevPi kullanıcı adınızı ve şifrenizi girin.

Bağlantıyı Onaylama #

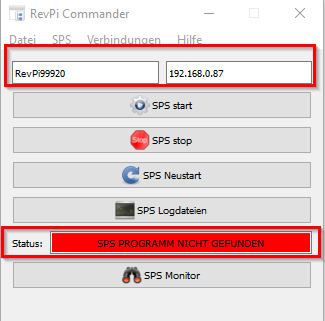

❯ Başarılı bir girişten sonra, RevPi Commander arayüzü cihaz durumunu görüntüler. Herhangi bir kontrol programı yüklenmemişse, arayüzde program durumu gösterilmez:

Adım 4: Bir Kontrol Programını Yükleme ve Çalıştırma #

PLC Geliştiricisinin Açılması #

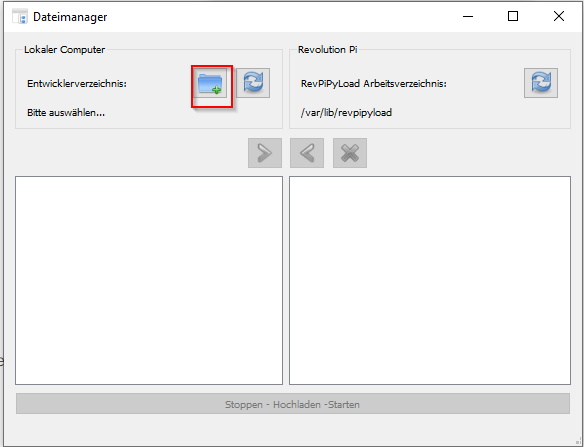

▷ RevPi Commander'da dosya yöneticisine erişmek için PLC › PLC Developer gidin.

Kontrol Programının Seçilmesi #

▷ Dosya yöneticisinde kontrol programınızın bulunduğu yere gidin.

▷ Eğer henüz yapmadıysanız, kontrol programlarınız için özel bir klasör oluşturun.

Programın Yüklenmesi #

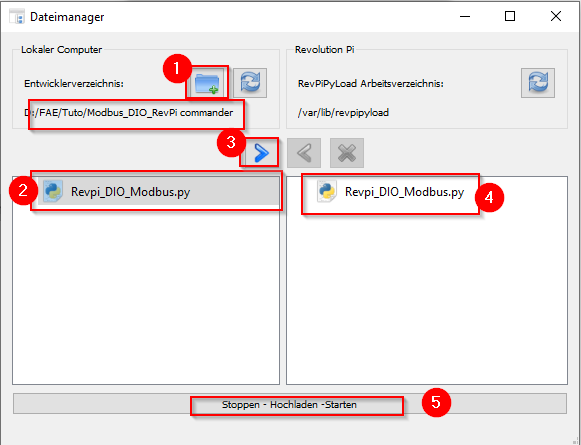

▷ Kontrol programınızı seçin ve RevPi'ye yüklemek için right arrow icon seçin.

Programın Çalıştırılması #

▷ Yükleme tamamlandıktan sonra programı çalıştırmak için Stop-Upload-Start'ı seçin.

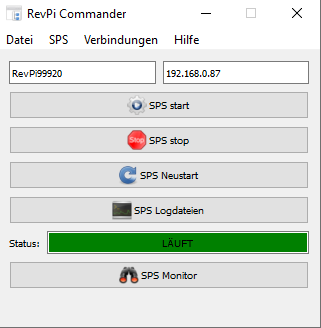

▷ Herhangi bir hata yoksa arayüz aşağıdaki durumu gösterecektir:

Adım 5: RevPi Commander Fonksiyonlarını Kullanma #

PiCtory ile Donanımı Yapılandırma #

▷ RevPi Commander'da PiCtory'ye erişmek için PLC › PiCtory Configuration gidin.

Sürücüleri Restleme #

▷ Olası sürücü sorunlarını çözmek için Reset Drivers seçeneğini kullanın.

Günlük Dosyalarına Erişim #

▷ RevPi Commander'da, operasyonel günlükler ve hata giderme için PLC › PLC Log Files gidin.

PLC Seçeneklerini Değiştirme #

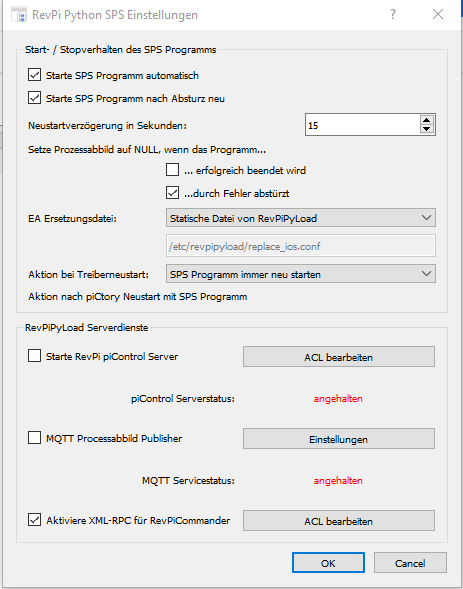

▷ RevPi Commander'da PLC › PLC Options giderek aşağıdaki gibi bir değişiklik yapabilirsiniz:

Varsayılan başlangıç programını seçme.
Yazılım izleme sisteminin etkinleştirilmesi veya devre dışı bırakılması.

PLC Programı #

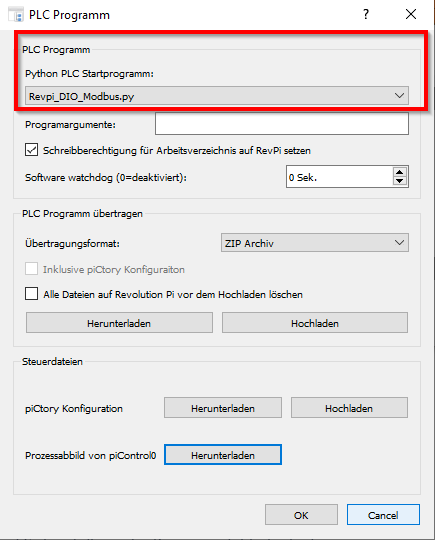

▷RevPi Commander'da, PLC programınızı yapılandırmak ve yönetmek için PLC › PLC Programm gidin.
Aşağıdaki seçenekler mevcuttur:

Temel Özellikler #

Python PLC Başlatma Programını Seçin:
- RevPi’de çalıştırılacak programı seçin.
- Gerekirse program için argümanları belirtin.
- Çalışma dizini için yazma izinlerini etkinleştirin.
- Bir software watchdog ayarlayın (0 devre dışı bırakmak için).
Transfer PLC Programı:
- Yükleme formatını seçin (örneğin ZIP Arşivi).
- Yükleme sırasında PiCtory yapılandırmasını ekleyin.
- Yüklemeden önce RevPi'deki mevcut tüm dosyaları isteğe bağlı olarak temizleyin.
Kullanılabilir Eylemler:
- Download: Mevcut PLC programını RevPi'den alın.
- Upload: RevPi’ye yeni bir PLC programı yükleyin.
Kontrol Dosyalarını Yönetin:
- PiCtory Configuration: Donanım yapılandırmanızı indirin veya yükleyin.
- Process Image: Doğrulama veya hata ayıklama amacıyla piControl0'dan mevcut işlem görüntüsünü indirin.

Bu ayarlar, PLC programınızın RevPi sistemindeki davranışını tanımlamanıza, yüklemenize ve yönetmenize yardımcı olur.

Adım 6: RevPiModIO Kullanarak Bir Python Betiğini Dağıtma #

Python Komut Dosyası Yazma #

Aşağıdaki içeriğe sahip RevPiModIO kullanarak bir Python betiği (örneğin, Revpi_.py) oluşturun:

import revpimodio2
import time

# Initialize the RevPiModIO object
rpi = revpimodio2.RevPiModIO(autorefresh=True)

while True:
    # Read the value of Input1 (button)
    button_state = rpi.io.I_1.value

    # If the button is pressed (assuming value 1 means pressed)
    if button_state == 1:
        # Turn on the LED by setting Output1 to 1
        rpi.io.O_1.value = 1
    else:
        # Turn off the LED by setting Output1 to 0
        rpi.io.O_1.value = 0

    # Print the button state and LED output value for verification
    print(f"Button state: {button_state}, LED state: {rpi.io.O_1.value}")

    # Wait for a short period before checking again
    time.sleep(0.1)

Açıklama:
Input1 (I_1) butonun durumunu okumak için kullanılır.
Butona basıldığında (basıldığında 1, bırakıldığında 0 gönderdiği varsayılarak) Output1'deki (O_1) LED yanacaktır.
Output1 (O_1), düğme durumuna göre kontrol edilir:
Butona basıldığında (I_1.value == 1), LED yanacaktır (O_1.value = 1).
Butona basılmazsa (I_1.value == 0), LED sönecektir (O_1.value = 0)

Komut Dosyasını Yükleme #

▷ RevPi Commander'da, Adım 4.1'de açıklandığı gibi PLC Developer'ı açın.

▷ Python betiğini açıklandığı gibi yükleyin Step 4.3.

Komut Dosyasını Çalıştırma #

▷ Yüklemeden sonra, betiği RevPi'nizde çalıştırmak için Stop-Upload-Start'ı seçin.

PLC Sisteminin İzlenmesi #

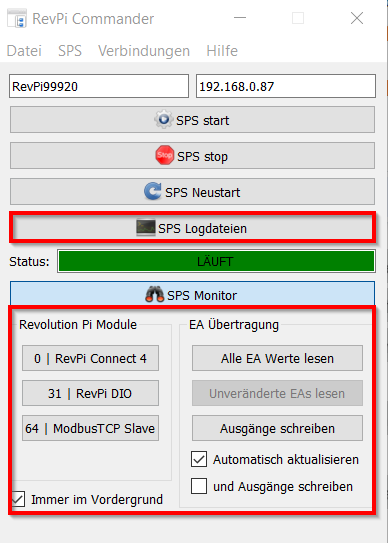

RevPi Commander ana sayfasında, bağlı modüller de dahil olmak üzere system overview görüntüleyin.
input and output status kontrol edin..
module functionality doğrulayın ve gerekirse sorun giderin.
