Alt Dağıtım İçin
RevPi Flat serisi, I/O'leri, ağ arayüzlerini ve kablosuz iletişimi kompakt bir hepsi bir arada cihazda bir araya getiriyor.
Fotovoltaik, enerji yönetimi ve bina otomasyon sistemleri için geliştirilmiş olup, konut alt dağıtımlarına kurulum için tasarlanmıştır. Mevcut amiral gemisi modeli RevPi Flat S'dir.
Güvenilir ve Emniyetli
Yıllardır on binlerce kurulumla pratikte kanıtlanmış olan RevPi Flat serisi, projeniz için güvenilir bir donanım platformu sunar.
Entegre Güvenilir Platform Modülü (TPM 2.0), donanım tabanlı şifreleme ve güvenli önyükleme süreciyle kurcalamaya karşı koruma sağlar.
Enerji Yönetimi Şampiyonu
Fotovoltaik sistemleri, ısı pompalarını, duvar kutularını ve pil depolama sistemlerini tedarikçiden bağımsız olarak kontrol edin ve izleyin ve işlenmiş enerji verilerini buluta gönderin. RevPi Flat S, M-Bus, MQTT ve Modbus gibi birçok protokolü destekler.
Raspberry Pi Compute Module 4S'in işlem gücü sayesinde RevPi Flat S, modern web arayüzlerini sorunsuz bir şekilde çalıştırır.
RevPi Flat S'nin arayüzleri
Enerji ve bina yönetim sistemlerinizin önemli bileşenlerini dört RJ45 Ethernet portu üzerinden doğrudan bağlayın.
Gerektiğinde iki veya dört ayrı MAC adresi kullanın. Bu, dört adede kadar ağdan güvenli bir şekilde verilere erişmenizi sağlar.
Fotovoltaik sistemleri, enerji sayaçlarını, akü depolama sistemlerini, ısı pompalarını, invertörleri ve diğer sistemleri ek şebeke anahtarlarına ihtiyaç duymadan bağlayabilirsiniz.
Sabit diskleri, ZigBee çubuklarını, Bluetooth antenlerini, kameraları, veri kaydedicileri ve yazıcıları iki USB-A portu aracılığıyla bağlayın.

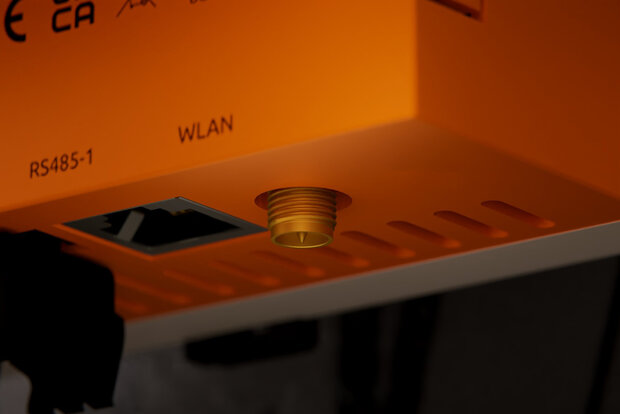

Entegre WiFi ve BT arayüzleri sayesinde RevPi Flat S'yi mevcut ağlarınıza entegre edin veya WiFi özellikli cihazlar için erişim noktası olarak kullanın.
BT işlevselliği aynı zamanda yerel cihaz bağlantılarını ve yapılandırmasını da mümkün kılar.
3 pinli vidalı terminal ve RJ13 soket olarak uygulanan iki RS485 arayüzü, endüstriyel ortamlarda seri iletişimi mümkün kılar. Bu, aşağıdaki gibi uygulamaların önünü açar:
- Eski sistemlerin entegrasyonu
- Modbus cihazlarına bağlantı
- Uzun mesafelerde sağlam veri bağlantıları
Gürültüye dayanıklı diferansiyel sinyalleme ve dahili koruma devreleri, zorlu elektrik koşullarında bile güvenilir çalışma sağlar. Tipik uygulama alanları şunlardır:
- Fabrika ve proses otomasyonu
- Bina teknolojisi

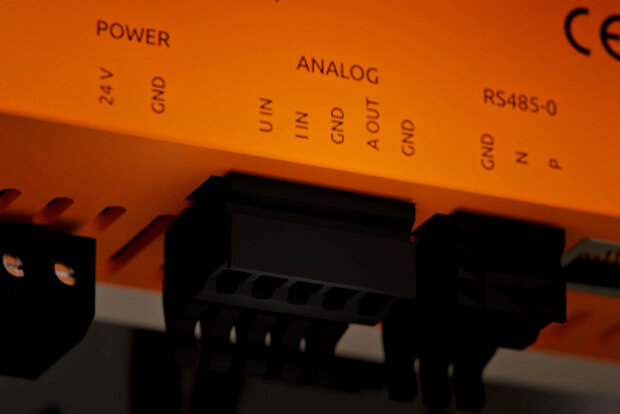

Analog giriş ve analog çıkış geniş bir uygulama yelpazesine olanak sağlar:
- HVAC sistemlerinin kontrolü (Isıtma, Havalandırma, Klima)
- Enerji sistemlerinin düzenlenmesi
- Eski ölçüm cihazlarından analog değerlerin okunması
- Dolum seviyelerinin ve basınç değerlerinin ölçülmesi
- Çevresel parametrelerin izlenmesi
Analog arayüzler fiziksel altyapınıza doğrudan entegrasyona olanak sağlar.

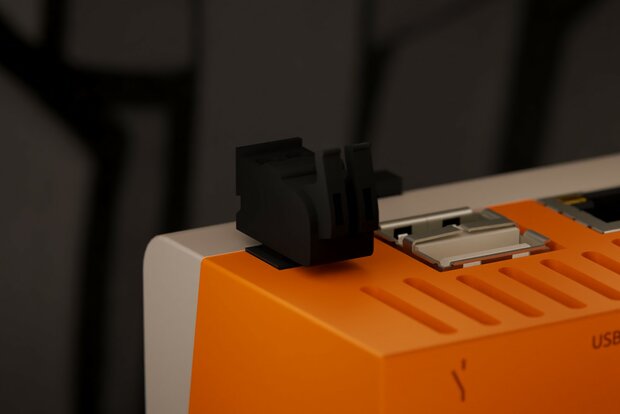

Dijital çıkış, modern enerji yönetim sistemlerinde temel kontrol fonksiyonlarını sağlar:
- Tepe talep yönetimi için kritik olmayan yükleri değiştirin
- EV şarj istasyonlarını ve enerji depolama sistemlerini kontrol edin
- Yedek güç sistemlerini etkinleştirin
- Kontrol bina hizmetleri ekipmanları
- İnvertörlere kontrol sinyalleri gönderin
- Güvenlik kapatma fonksiyonlarını uygulayın
Mikro USB bağlantı noktası, cihaza yeni işletim sistemi görüntülerini manuel olarak yüklemek için kullanılır. Bu, güncellemeleri uzaktan alamayan veya almaması gereken sistemler için kullanışlıdır.
Teknik Detaylar
| RevPi Flat S | |
|---|---|
| Performans | |
| Raspberry Pi Hesaplama Modülü | Hesaplama Modülü 4S |
| İşlemci | Broadcom BCM2711 | Quad core Cortex-A72 | 1.5 GHz |
| RAM | 1 GB LPDDR4 |
| eMMC Depolama | 32 GB |
| Arayüzler |
|
| RJ45 Ethernet | 4 × (10/100 MBit/s) – 2 veya 4 ayrı MAC adresi |
| USB-A | 2 x |
| WiFi and BT | ✔ |
| RS485 | 2 x (RJ14 soketi ve 3 uçlu fiş) |
| Entegre I/O'ler | ✔ (1 x digital output, 1x analog input, 1 x analog output) |
| RevPi Genişletme Modülleri | ❌ (uyumlu değil) |
| Ek Özellikler | |
| Güvenilir Platform Modülü (TPM 2.0) | ✔ |
| Optik Ekran | 6 × Bi-Color LED (5 tanesi serbestçe programlanabilir) |
| Arabellek Zamanlı Gerçek Zamanlı Saat (RTC) | Min. 24 h |
| Donanım Gözlemcisi | ✔ |
| Veri Sayfası |
Revolution Pi Yazılımı
Yazılımı Siz Seçin
İyi yönetilen Raspberry Pi OS tabanlı işletim sistemimiz üzerinde endüstriyel düzeyde çözümler oluşturun.
Entegre gerçek zamanlı yama, kritik kontrol görevleri için kesin performans sağlar.
Önceden yüklenmiş uygulamaları kullanın veya yazılımınızı Revolution Pi'nin açık Linux platformuna yükleyin. Revolution Pi ayrıca her uygulama için çok sayıda protokolü destekler.
