Bu eğitimde CODESYS WebVisu kullanılarak RevPi Connect'te trafik ışıklarının basit bir web görselleştirmesinin nasıl oluşturulacağı gösterilmektedir.

Ön koşullar #

Donanım #

✓ RevPi Connect+
✓ RevPi DIO

Sisteminizi nasıl kuracağınıza dair ayrıntılı talimatlar için Başlarken bölümüne bakın.

Yazılım #

✓ PC'nizde yüklü CODESYS Geliştirme Sistemi

✓ RevPi Connect ve RevPi DIO CODESYS cihaz ağacında düzgün şekilde bağlanmış ve yapılandırılmıştır.

Uygun yazılımla uyumlu bir sistem sağlamak için Yazılım Uyumluluğu'na bakın.

Genel Bakış #

Uygulama aşağıdaki modlara sahip bir trafik ışığı sistemini simüle eder:

  1. Normal Mod:

    • Kırmızı ve yeşil ışıklar 10 saniye süreyle aktif kalır.

    • Sarı ışık 2 saniyeliğine geçiş görevi görür.

  2. Gece Modu:

    • Bu modda sadece sarı ışık yanıp söner.

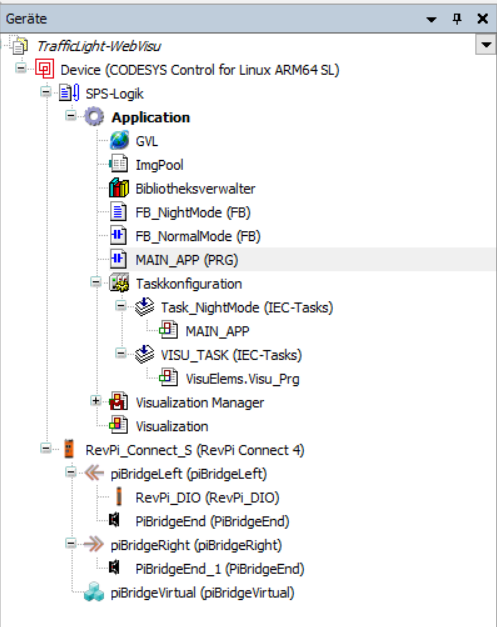

Aşağıdaki şekil, kurulum için CODESYS aygıt ağacına genel bir bakış sağlar:

CODESYS Device Tree Overview
RevPi Core veya RevPi Compact için uyarlama

▷ CODESYS cihaz ağacında RevPi Connect'in context menüsünü açın.

▷ Update device seçin.

▷ Değiştirmek için RevPi Core veya RevPi Compact'ı seçin ve cihazın adını buna göre değiştirin.

Uygulamanın Dağıtımı ve Test Edilmesi #

  1. Derleyin ve İndirin:

▷ Programınızda herhangi bir hata olmadığından emin olun.

▷ Uygulamayı RevPi Connect’e indirin.

  1. Web Görselleştirmesine Erişim:

▷ Bir tarayıcı açın ve RevPi Connect'inizin web sunucusuna gidin:

http://<RevPi-IP-Address>:8080/webvisu.htm

Örnek: http://192.168.168.159:8080/webvisu.htm.

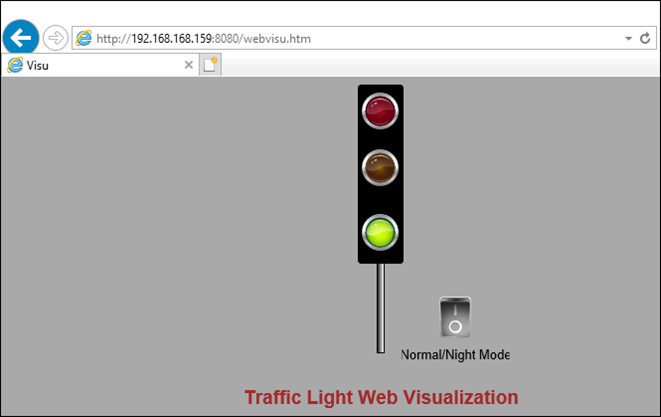

Webvisu
RevPi Core veya RevPi Compact için uyarlama

  1. Trafik Işığını Test Edin:

▷ Belirtilen sürelerle normal mod çalışmasını doğrulayın.

▷ Gece modu düğmesini çevirin ve sarı ışığın yanıp söndüğünü gözlemleyin.

Not

Görselleştirme tasarımı, ihtiyaç halinde ek kontroller veya göstergeler eklenecek şekilde özelleştirilebilir.
