Revolution Pi ile Prototipleme: İhtiyacınız Olanlar
Güç Kaynağının Kurulumu
Revolution Pi'ler kontrol kabinine yerleştirilmeden önce genellikle prototipleme için bir masanın üzerinde son bulur.
Endüstriyel Raspberry Pi'nizi (RevPi) iş yerinizde güvenli bir şekilde nasıl çalıştıracağınızı öğrenin ve hemen başlayın.
İHTİYACINIZ OLANLAR:
İş İstasyonu için Güç Kaynağı
Güvenlik nedeniyle, iş yerinizde DIN rayları için güç kaynakları kullanmamalısınız. Bu nedenle aşağıdaki ekipmanları kullanmanızı öneririz:
Tak-çalıştır güç kaynağı
- Giriş voltajı: 100–240 V AC
- Çıkış voltajı: 24 V DC
- örn. Mean Well GST36E24-P1J veya benzeri
Güç çıkışına ilişkin not:
Tüm sisteminizin (temel modül, genişletme modülleri ve bağlı sensörler ve aktüatörler) güç gereksinimleri için tasarlanmış güç çıkışına sahip bir güç kaynağı ünitesi seçin.

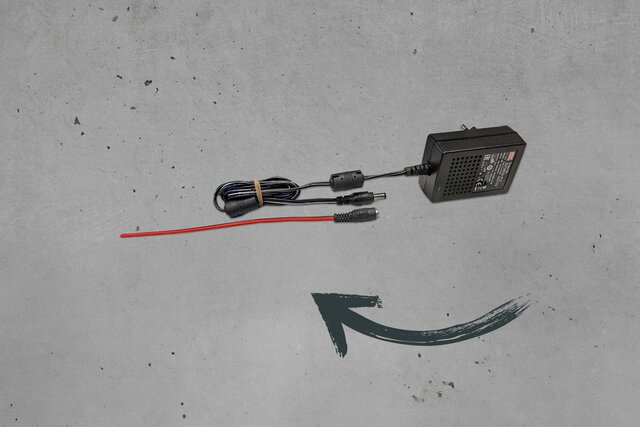

DC Kablo Soketi
- Bir tarafında namlu konnektörü, diğer tarafında ise iki açık kablo teli bulunan kablo.
- Bu, fişli güç kaynağınızı Revolution Pi'nize bağlamak için kullanılır; X4 konnektörünün (RevPi Connect ve RevPi Core) vidalı terminalleri aracılığıyla.
Not: Öncelikle açık kablo uçlarına ferülleri takmalısınız (bununla ilgili daha fazla bilgi aşağıda).

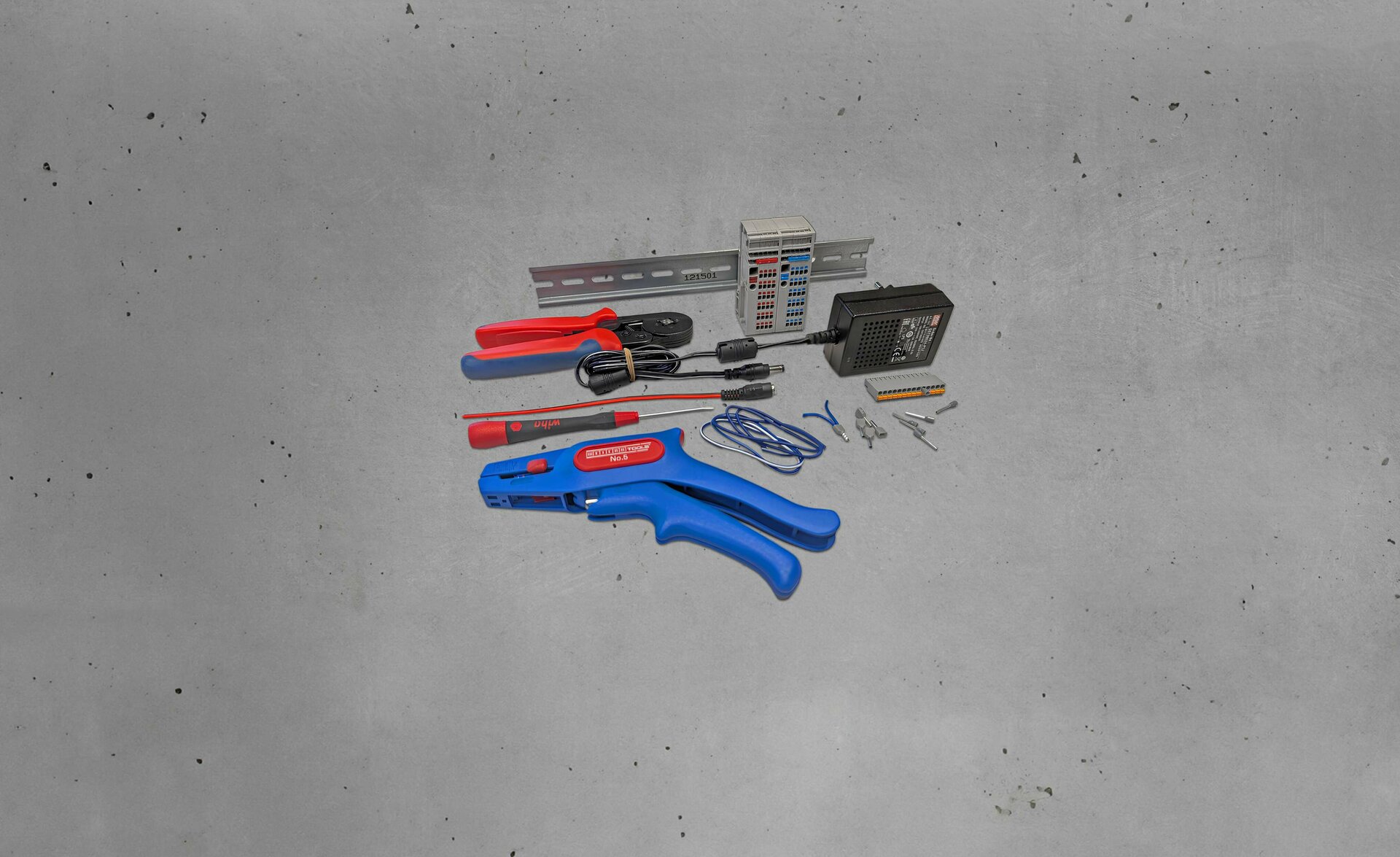

Kablolama için Araçlar ve Malzemeler
Kablo
- PVC telli tel, 0,5 mm² kablo kesiti
Yüksükler
- Temel modül için güç kaynağı:
- Standart yüksükler: 0,5 mm2 kısmen yalıtılmış, 8 mm uzunluğunda
- Genişletme modülleri için güç kaynağı:
- İkiz yüksükler :0,5 mm2 kısmen yalıtılmış, 8 mm uzunluğunda
- Sensör ve aktüatörlerin bağlantısı (14 pinli konnektörlü I/O modülleri için):
- Uzun yüksükler: 0,5 mm2 kısmen yalıtılmış, 12 mm uzunluğunda

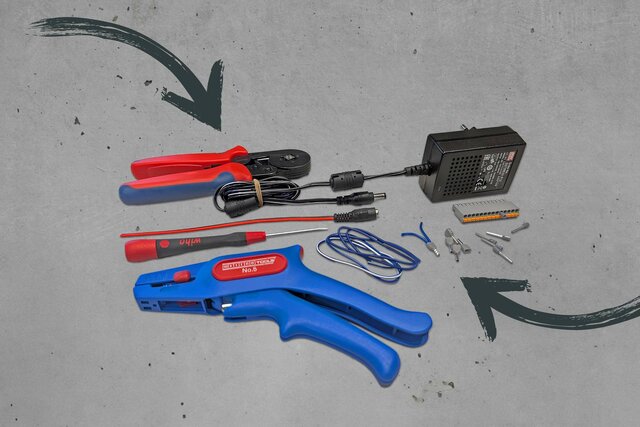

Aletler
- Tel sıyırıcı
- Yüksükler için sıkma pensesi
- Tornavida

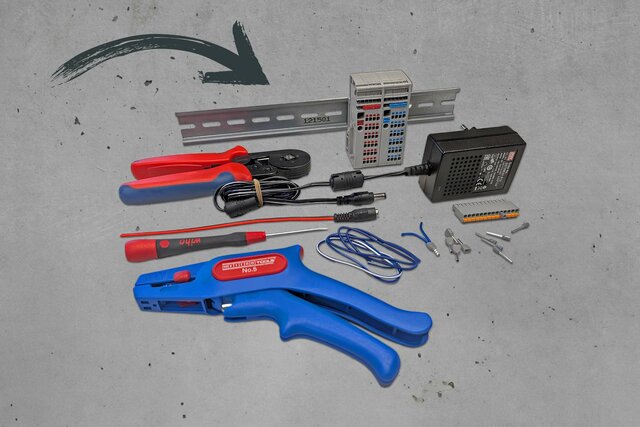

Montaj için DIN Rayı (Opsiyonel)
DIN rayı
Genişletme modülleri kullanırsanız, Revolution Pi sisteminizi DIN rayına bağlamak işinizi kolaylaştırır.
Havalandırma notu:
Lütfen cihazların yalnızca havalandırma yuvaları açıksa ve cihaz dikey olarak monte edilmişse %100 verimli olduğunu unutmayın.
Dağıtım terminal bloğu
Bu, güç kaynağından gelen 24 V voltajın birden fazla çıkışa dağıtılmasını sağlar.
Bu, temel modülü ve genişletme modüllerini tek bir kaynaktan sağlamak istiyorsanız yararlıdır.
- örneğin, Weidmüller 2506380000 veya benzeri
Yüksüklerin Takılması
Sıkma: Güvenilir Temas İçin

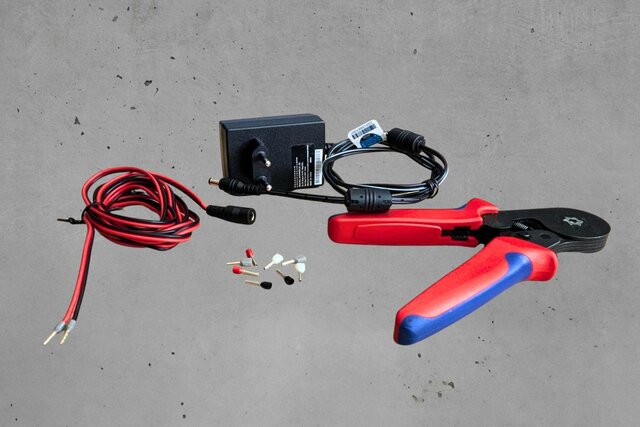

"Kıvrım" yaparken, manşonu kablonun ucuna kalıcı olarak bağlarsınız. İşte nasıl yapılacağı:
- Kablo sıyırıcıyı kullanarak kablo yalıtımını gereken uzunluğa kadar çıkarın.
- Manşonu kablonun soyulmuş ucuna geçirin.
- Sıkma pensesini kullanarak manşonu sıkıca birbirine bastırın – tamamdır!
Manşon ince telleri korur ve vidalı terminallerde güvenli bir temas sağlar.
Genişletme Modüllerini Bağlama
I/O Modülleri ve Ağ Geçitleri için Güç Kaynağı

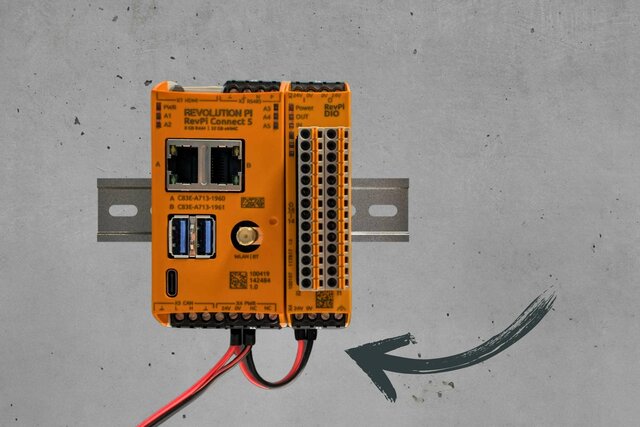

Genişletme modüllerinize, RevPı taban modülünüzdeki X4 konektörü üzerinden ikiz yüksükler kullanarak aynı güç kaynağından güç verebilirsiniz.
Birden fazla genişletme modülünüz varsa, güç kaynağını bir modülden diğerine ikiz yüksüklerle çalıştırın.
DIN rayınızda yer var mı? Dağıtım terminal bloklarını da kullanabilirsiniz. Bunlar, tüm modüllere kolayca güç sağlamanıza olanak tanır.
Tak ve Çalıştır ile Veri Bağlantısı

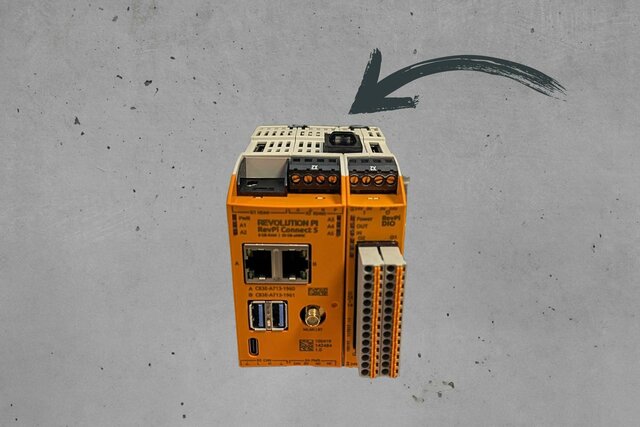

Temel modül ile genişletme modülleri arasında veri alışverişini sağlamak için PiBridge fiş konnektörünü kullanın.
Hiçbir araca gerek yok. Basit bir tak-çalıştır sistemi: takın, PiCtory yapılandırma aracında G/Ç'leri ayarlayın ve işte hazırsınız.
Her genişletme modülü bir PiBridge ile birlikte gelir.
