IoT Serası
ZORLUK

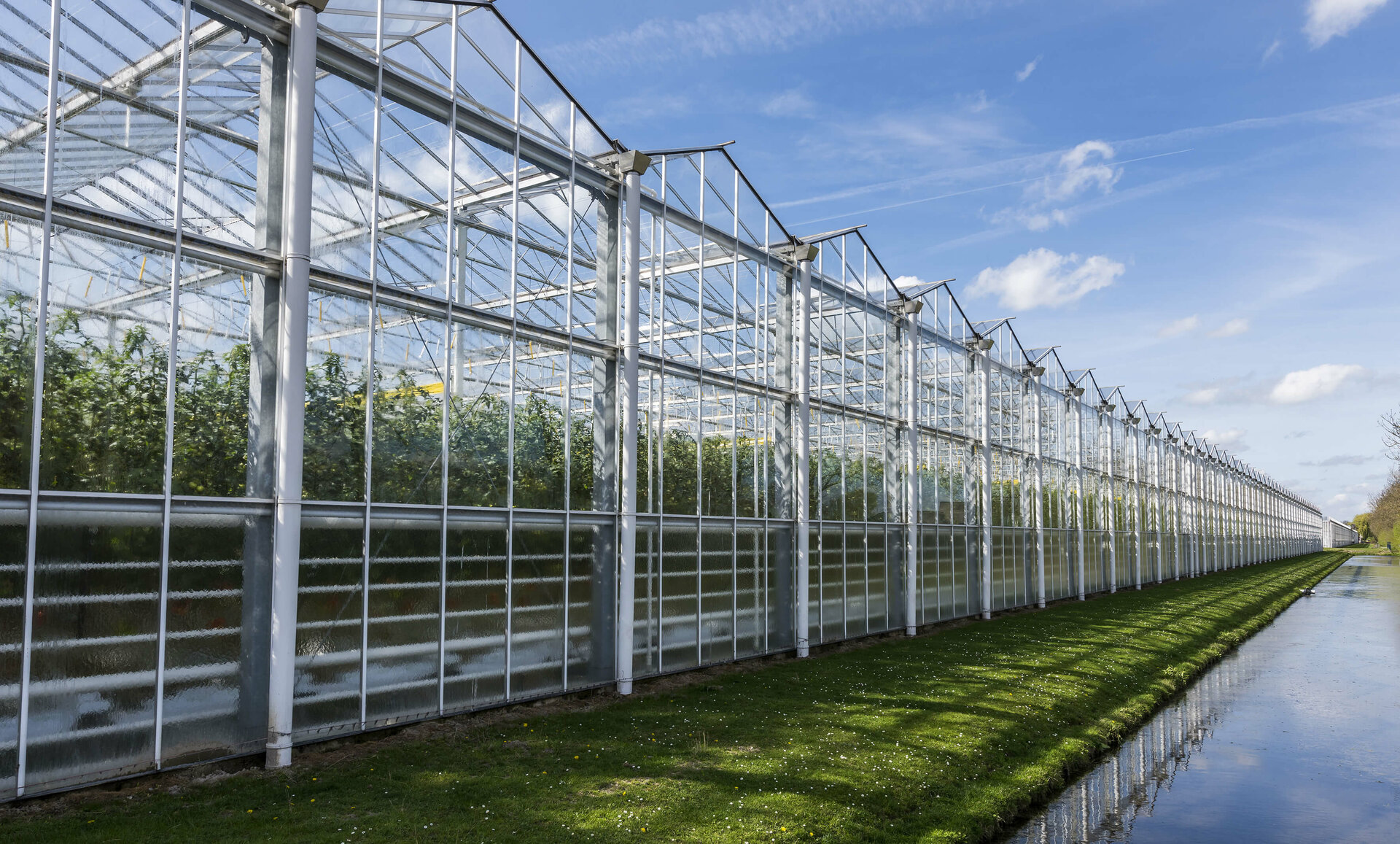

Seralarda iklimin sürekli olarak hava koşullarına uyum sağlaması gerekir. Manuel pencere kontrolü zaman alıcıdır ve hava değişikliklerine yavaş tepki verir. Aktüatörlerin ve kontrol modüllerinin teknik sınırlamalarına saygı duyarak yağış tahminlerinden yararlanmak için otomatik bir sisteme ihtiyaç duyulmuştur.
Hollanda merkezli PLC Direct Benelux B.V., endüstriyel otomasyon çözümleri sunmakta ve tanınmış markaların ürünlerini dağıtmaktadır. Şirket ayrıca müşterilerin IIoT uygulamalarını hayata geçirmelerine ve özelleştirmelerine de yardımcı olmaktadır.
ÇÖZÜM

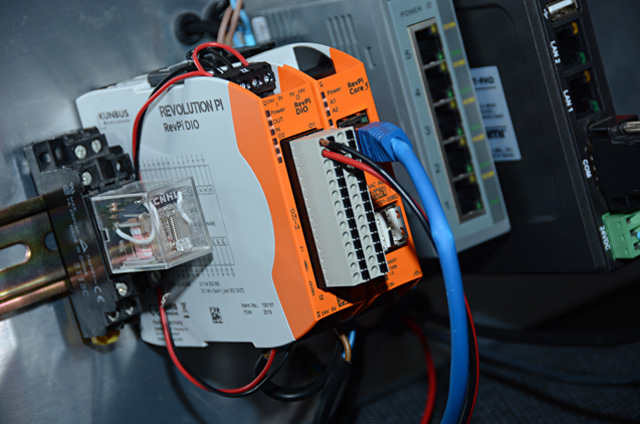

Geliştirilen sistem, doğrusal bir aktüatörü kontrol etmek için bir RevPi Core'u bir RevPi DI dijital I/O genişletme modülüyle entegre ediyor. Node-RED, Buienradar'dan gelen yağış tahminlerini işliyor ve yağmur durumunda pencereleri otomatik olarak kapatıyor.
UYGULAMA

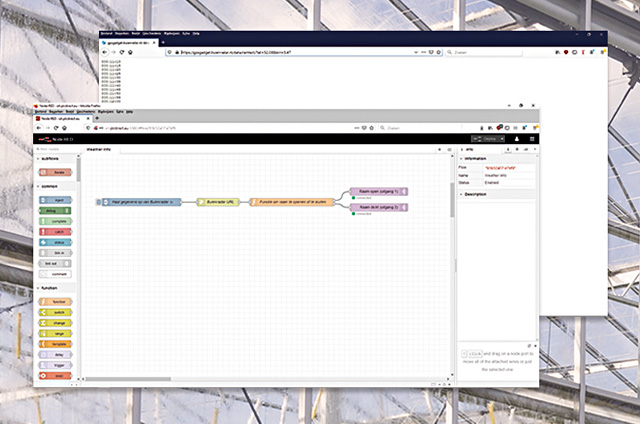

500 mm stroklu 24 V'luk bir doğrusal aktüatör pencereleri açıp kapatır. Aktüatör 3 A gerektirdiğinden ve G/Ç modülü yalnızca 500 mA anahtarlayabildiğinden, bir röle eklenmiştir. Node-RED, GPS tabanlı yağış tahminlerini sorgulamak için her beş dakikada bir HTTP istekleri kullanır. Önümüzdeki 15 dakika içinde yağmur bekleniyorsa pencereler otomatik olarak kapanır; aksi takdirde tekrar açılır.
Kullanılan Teknolojiler:
- Kontrolcü olarak RevPi Core
- RevPi DIO (dijital I/O genişletme modülü)
- Programlama için Node-RED
- Hava durumu verileri için HTTP istekleri
- Röleli doğrusal aktüatör
- Buienradar API
Sonuçlar ve Görünüm
Sistem şu anda iki durumu destekliyor: "window open" ve "window closed". Gelecekteki geliştirmeler şunları içerebilir:
- Ek ara pencere konumları
- Sıcaklık ve nem sensörü entegrasyonu
- Yağmur tahmini ve pencere durumu için web tabanlı gösterge paneli
